Mit jelent az IP védettség?
A biztonság érdekében kültérre, vizes helyiségekbe(konyha, fürdőszoba, medence), erős szennyezettségnek kitett helyiségekbe (műhely) IP védett termékeket (konnektor, kapcsoló, lámpatest) helyezzünk el.
Az IP védett konnektorok, kapcsolók, lámpák különböző kategótiákba vannak besorolva aszerint, mennyire ellenállnak a külső elemek (por, szennyeződés, víz) hatásainak.
A termékek IP megnevezést kapnak, mely után két számjegy áll. Az első számjegy 0-6-ig jelzi a szilárd védelmet, a második számjegy 0-9-ig pedig a folyadék védelmet.
Pl.: IP44 besorolású kapcsoló esetében az IP jelzi, hogy védelemmel ellátott a termék; az első 4-es szám jelzi, hogy 1 mm-nél nagyobb szilárd részecskéktől védett, a második 4-es szám pedig, a bármely irányból érkező folyadék elleni védelem fokát mutatja.
Egy IP44 kategóriájú lámpa alkalmas lehet kültéri használatra, de ügyelni kell az elhelyezésre. Ez a minimum elvárás egy kintre felszerelt lámpatest esetén. A ház falára felszerelve, biztonságosan használható. De ha már a talajhoz közeli világítást szeretnénk, a 44-nél magasabb számmal ellátott lámpatestet keressünk. Fontos figyelembe venni, hogy milyen környezeti hatások (eső, pára, hó, bogarak, por, sár) érhetik az elektronikát és az eszerinti kategóriát keresni.
A beltéri vizes helyiségekben felszerelt kapcsolók, konnektorok, lámpák esetében is körültekintően kell eljárnunk és a legnagyobb biztonságra törekedni. Figyeljük az IP számokat, illetve az egyes kategóriák szerint megadott beszerelési távolságokat.
Pl. a fürdőszobában egy konnektort a padlótól számított legalább 1,5 m magasságba kell elhelyezni, és minimum IP44 besorolású terméket válasszunk.
IP kategóriák
Az IP védettség jelölésének módja a villamos gyártmányok burkolatai által nyújtott védettségi fokozatok (MSZ EN 60529) szabványon alapszik.
Első számjegy – szilárd, mechanikai védelem
0 – Nem védett
1 – 50 mm-nél nagyobb átmérőjű testek ellen védett
2 – 12 mm-nél nagyobb átmérőjű testek ellen védett
3 – 2,5 mm-nél nagyobb átmérőjű testek ellen védett
4 – 1 mm-nél nagyobb átmérőjű testek ellen védett
5 – Porlerakódás ellen védett. A por behatolását teljesen nem akadályozza meg, de a bejutás mértéke a működést nem akadályozza.
6 – Por behatolása ellen védett
Második számjegy – folyadék védelem
0 –
1 – Függőlegesen cseppenő víz ellen védett
2 – Fröccsenő víz ellen védett, függőlegeshez képest maximum 15°-ig
3 – Esővíz ellen védett, függőlegeshez képest maximum 60°-ig
4 – Fröccsenő víz ellen védett (minden irányból)
5 – Minden irányból érkező vízsugár ellen védett
6 – Erősebb nyomású vízsugár ellen védett
7 – Időszakos vízbe merítés ellen védett (0,15–1 m, 30 percig)
8 – Tartós vízbe merítés ellen védett (általában 1-3 m mélységben, 30 percig, az értéket a gyártó egyedileg határozza meg)
9K – Fokozott védettség vízbe merítés, és nagynyomású tisztítás hatásai ellen
Kiegészítő jelölések
A – Kézzel nem elérhetőek a veszélyes részek.
B – Ujjal nem elérhetőek a veszélyes részek.
C – Szerszámmal nem elérhetőek a veszélyes részek.
D – Huzallal nem elérhetőek a veszélyes részek.
F – Olaj ellen védett.
H – Nagyfeszültségű (> 1 kV) készülék.
M – Víz alatt tesztelve mozgás közben.
S – Víz alatt tesztelve nyugalmi helyzetben.
W – Adott időjárási viszonyok között használható.
K – Nyomásvédett, vagyis akár gőzborotvával (80–100 bar erősségű vízsugár) tisztítható (csakis IP69 esetén).
A biztonságot szem előtt tartva a vizes helyiségek különböző védettségi zónákra vannak felosztva. Ez meghatározza, melyik zónába, milyen IP kategóriájú terméket szereljünk fel.

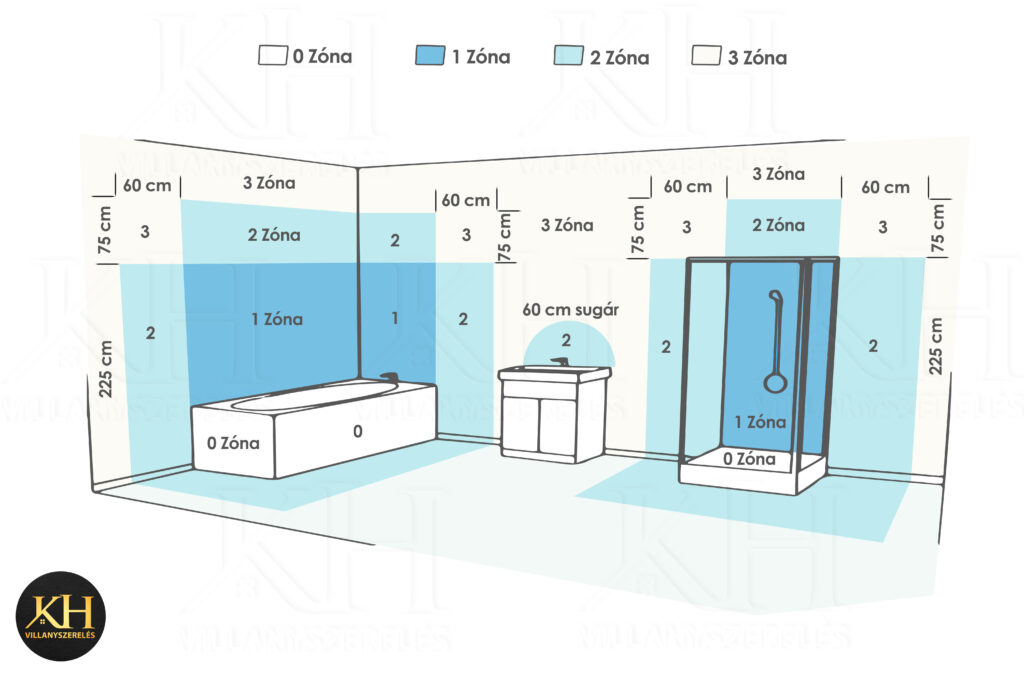

Fürdőszoba védettségi zónák szerinti felosztása
0 Zóna – zuhanyzókba és fürdőkádakba minimum IP x7 védettségű lámpatest szükséges
1 Zóna – zuhanyzó és fürdőkád falához a talajtól 225 cm-ig minimum IP x5 védettségű szerelék szükséges
2 Zóna – a zuhanyzótól és fürdőkádtól bármely irányban 60 cm-re, ill. az 1 zóna felett 75 cm-re (a talajtól számítva 225 cm feletti rész, 75 cmnyi területén, ha van ekkora belmagasság). Mindez akkor igaz, ha feltételezzük, hogy a víz közvetlenül nem fröcsköl a szerelékekre.
3 Zóna – a 0, 1, 2 zónán kívüli területekre megfelelő az IP20 kategória

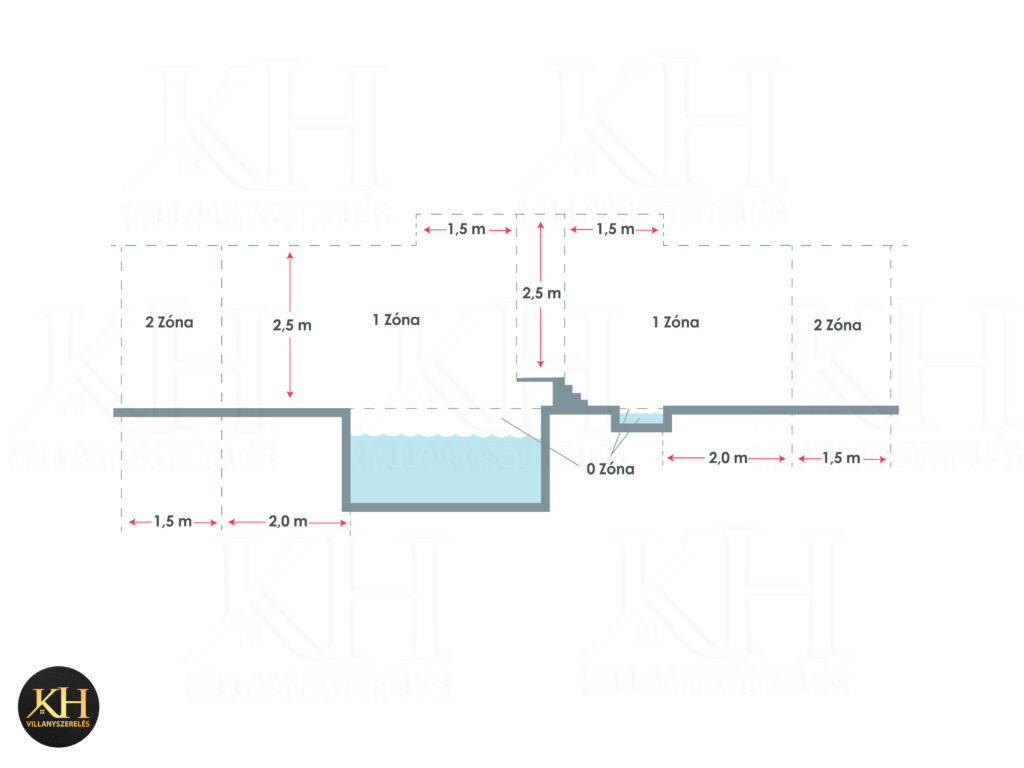

Medence védettségi zónák szerinti felosztása
0 Zóna – A közvetlenül a medencébe helyezett világítótesteknek minimum IP x8 védettségűeknek kell lenniük. A mechanikai védettség nem feltétel, de általában IP68 besorolású a gyakori választás.
1 Zóna – A medence szélétől 2 m-re, 2,5 m magasságig IP x4 védettségű világítótestre van szükség. Ha magasnyomású vízzel tisztítjuk a medencét legalább IP x5 védettség szükséges.
2 Zóna – Beltéri medence esetén az 1 zónától 1,5 m távolságra, 2,5 m magasságig megfelelő az IP x2 védettségű világítótest.
Ha kültéri a medence, figyelembe kell venni az egyéb környezeti hatásokat is (eső, sár, bogarak), így legalább IP x4, de inkább IP x5 kategóriájú lámpatesteket válasszunk.
